 |
3.3g / Cm3 Đúc cát đúc gốm 400 # 70 lưới
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Hà Nam, Trung Quốc |
| Hàng hiệu: | Zhengtong |
| Chứng nhận: | ISO 9001, ISO 14001 |
| Số mô hình: | 14Mesh-270Mesh |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 25 tấn |
|---|---|
| Giá bán: | Contact us |
| chi tiết đóng gói: | Túi 25kgs + túi Ton |
| Thời gian giao hàng: | 5-8 ngày làm việc |
| Điều khoản thanh toán: | L / C, T / T |
| Khả năng cung cấp: | 100000mt mỗi năm |
|
Thông tin chi tiết |
|||
| Vật liệu: | Địa điểm | Chỉ số hóa học chính: | Al2O3 75% Min. Al2O3 75% tối thiểu. SiO2 18% Max. SiO2 tối đa 18%. |
|---|---|---|---|
| Khúc xạ: | 1800o tối thiểu | Mật độ lớn: | 1,65-1,95g / cm3 |
| Mật độ thật: | 3,3g / cm3 | Giá trị PH: | 7-8 |
| Tốc độ giãn nở nhiệt: | 0,13% 1000oC, đun nóng 10 phút | Hệ số góc: | ≤ 1.1 (Hoàn toàn giống hình cầu) |
| Điểm nổi bật: | Cát đúc gốm 70 lưới,Cát đúc gốm 400 #,cát Ceramit 3 |
||
Mô tả sản phẩm

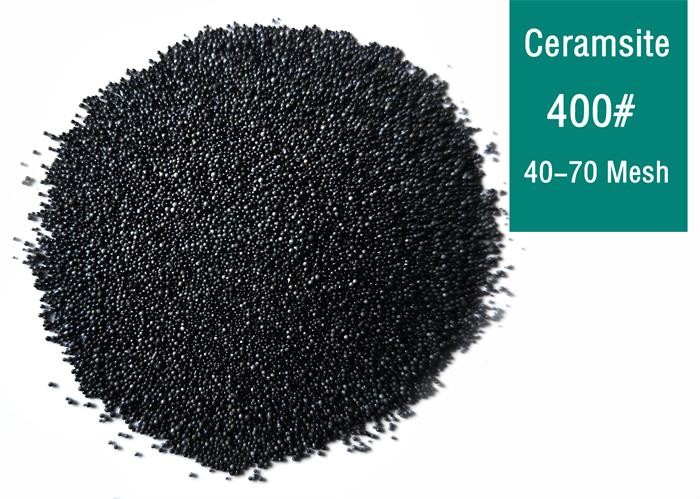

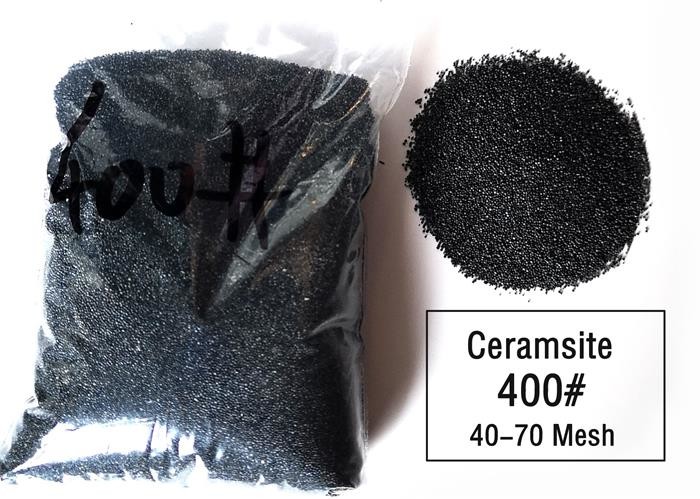

Ceramsite Sand 400 # 40-70 Mesh cho quá trình đúc hộp lạnh hoặc nóng trong các ngành công nghiệp đúc
- Sự miêu tả
Cát đúc gốm, còn được gọi là cát ceramite, được làm từ bauxite chất lượng cao làm nguyên liệu thô qua quá trình nấu chảy, sàng lọc và thổi.Nó có ưu điểm là bề mặt hoàn thiện tốt và độ thoáng khí tốt.Đây là một loại vật liệu đúc mới thích hợp cho đúc chính xác, cát tráng, cát tự đông cứng, v.v. Việc sử dụng cát ceramite có thể cải thiện đáng kể các khuyết tật do cát thạch anh ban đầu gây ra, giảm đáng kể sự dính cơ học và hóa học của cát, và đồng thời giảm bớt gánh nặng làm sạch cát của nhân viên và không dễ sinh ra các khuyết tật như lẫn cát, rửa cát, rỗ.Vì độ chịu lửa của nó gần với cát cromit, cát đúc gốm đã được sử dụng rộng rãi trong việc đúc cát cromit nguyên thủy.
- Sự chỉ rõ
Chỉ số hóa học
| Mục lục | Al2O3 | SiO2 | Fe2O3 | TiO2 | K2O + Na2O | CaO + MgO | LỢI |
| Nội dung | 75% tối thiểu. | Tối đa 18% | Tối đa 3% | Tối đa 3,5% | Tối đa 1% | Tối đa 1% | Tối đa 0,3% |
Chỉ số kỹ thuật
| Mục lục | Vật liệu chịu lửa | Mật độ hàng loạt | Mật độ thực | Hệ số góc |
| Nội dung | 1800 ℃ | 1,65-1,95g / cm3 | 3,3g / cm3 | 1.1 Tối đa |
| Mục lục | Giá trị PH | Độ ẩm | Nội dung bùn | Tỷ lệ giãn nở nhiệt |
| Nội dung | 7-8 | Tối đa 0,1% | Tối đa 0,1% | 0,13% |
|
μm Lưới thép |
1700 | 850 | 600 | 425 | 300 | 212 | 150 | 106 | 75 | 53 | Pan | AFS | # |
| 10 | 20 | 30 | 40 | 50 | 70 | 100 | 140 | 200 | 270 | ||||
| 20/40 | ≤ 2 | 15-40 | 30-55 | 15-35 | ≤ 3 | 15-25 | 200 # | ||||||
| 30/50 | ≤ 10 | 25-45 | 35-55 | 5-15 | ≤ 5 | ≤ 2 | 25-29 | 300 # | |||||
| 40/70 | ≤ 10 | 25-45 | 20-40 | 15-25 | ≤ 7 | ≤ 5 | 35-39 | 400 # | |||||
| 40/100 | ≤ 3 | 10-25 | 25-40 | 25-45 | 10-20 | ≤ 10 | ≤ 5 | 45-55 | 500 # | ||||
| 50/100 | ≤ 10 | 10-30 | 30-50 | 15-35 | ≤ 15 | ≤ 5 | ≤ 2 | ≤ 1 | 55-65 | 600 # | |||
| 50/140 | ≤ 8 | 10-25 | 20-40 | 20-40 | 5-20 | ≤7 | ≤ 2 | ≤ 1 | 60-70 | 650 # | |||
| 70/140 | ≤ 10 | 10-25 | 25-45 | 15-35 | ≤15 | ≤ 5 | ≤ 2 | 75-85 | 750 # | ||||
| 100/200 | ≤ 3 | 10-30 | 35-55 | 15-35 | ≤10 | ≤ 5 | 95-115 | 1000 # | |||||
| 140/270 | ≤ 5 | 5-25 | 40-60 | 25-40 | ≤15 | 155-175 | 1500 # |
Đặc trưng:
Cát đúc gốm có những ưu điểm sau:
- Chịu nhiệt độ cao
- Dễ dàng sụp đổ
- Hình dạng hạt tốt
- Tỷ lệ nghiền thấp
- Khả năng tái sử dụng mạnh mẽ
Hiệu suất chi phí vượt xa so với quặng crom và cát zircon.
Nó là một vật liệu mô hình lý tưởng để đúc thép cacbon và thép đúc hợp kim, và đã được các chuyên gia đúc công nhận.
Ứng dụng:
Phương pháp hộp lạnh đề cập đến quá trình tạo cát nhựa được hình thành ngay lập tức ở nhiệt độ phòng bằng cách xúc tác / làm cứng khí hoặc aerosol.
Đặc điểm của quy trình này là: cát lõi có thể sử dụng lâu dài, thời gian tháo khuôn ngắn, hiệu quả sản xuất cao, tiêu hao năng lượng thấp.Nó phù hợp để sản xuất hàng loạt lõi và được sử dụng rộng rãi trong ngành công nghiệp động cơ diesel ô tô.
Các vật đúc của động cơ diesel, chẳng hạn như đầu xi lanh, ống nạp và ống xả, v.v., có hình dạng lõi phức tạp và diện tích mặt cắt từng phần nhỏ, dễ bị bắn sai, đứt gãy, v.v., hoặc xuất hiện đường gân trong vật đúc do sự giãn nở lớn của cát thạch anh.Khả năng xuất hiện các khuyết tật như cát dính và lỗ chân lông cũng tương đối cao.Sử dụng cát quả cầu hoặc hỗn hợp cát quả cầu và cát thạch anh theo tỷ lệ, lượng nhựa thêm vào giảm 20-30% và các khuyết tật trên đã được cải thiện đáng kể.Đồng thời, khả năng xẹp lún của lõi cát rất tốt, giảm khối lượng công việc dọn dẹp.Do đó, chỉ trong những năm gần đây, hầu hết tất cả các xưởng đúc động cơ diesel quy mô lớn đều áp dụng quy trình hộp lõi nguội bằng cát Ceramite.
Các ứng dụng đầy đủ của cát Ceramite như sau:
Đúc bọt bị mất
Đúc hộp lõi nóng
Quá trình đúc hộp lạnh
Cát tự đông kết
Đúc đầu tư
Đúc thép lớn
Đúc chính xác
Cát thoát nước
Lớp phủ chịu lửa
in 3d
